“结构设计好了，过盈量留了0.3mm，应该没问题吧?”

　　“扣位设计图看着完美，开模出来发现根本扣不住——松得能晃荡。”

　　“卡扣位置明明按标准设计，装配时却紧到按不进去，工人用锤子敲……”

　　作为一名硅胶制品工厂的工程人员，广东帝博科技有限公司几乎每周都会接到这样的“配合求救”。在产品研发中，过盈配合和卡扣配合是最容易出现问题的环节——图纸上的理论值，到了实物装配时往往“翻车”。太松，功能失效;太紧，无法装配。而传统的解决方式是：等开模后再修，每次修模都是时间与金钱的双重损耗。

　　今天，我们从硅胶定制的视角，为你拆解一种在开模前就能精准验证配合状态的方法——软硬结合3D打印装配样件，用与实物接近的软硬度模拟装配过程，把“开模后才发现”的风险，消灭在打样阶段。

　　一、为什么图纸上的配合，到了实物总“变味”?

　　很多结构工程师都有这样的困惑：明明按标准公差设计了过盈量和扣位尺寸，开模出来后却完全不是那么回事。

　　核心原因：3D图纸是“刚性的”，但实物材料(尤其是硅胶、TPE等弹性体)是“柔性的”。图纸上的0.3mm过盈，在刚性模型中是固定的;而在弹性实物中，这个0.3mm可能会因为材料的压缩变形而变成0.1mm的有效过盈。简单说：图纸无法模拟材料的弹性响应。

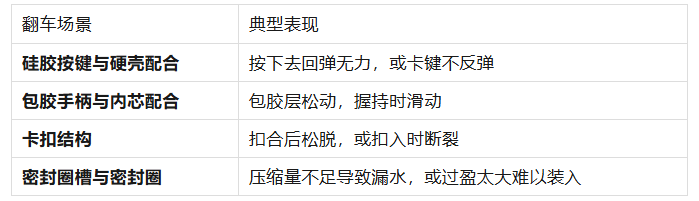

　　常见的“配合翻车”场景

　　二、什么是“软硬结合3D打印装配样件”?

　　软硬结合3D打印，是指在打样阶段，使用不同硬度的3D打印材料分别打印产品的硬胶部分和软胶部分，然后按照实际装配关系进行组装，模拟真实成品的配合状态。

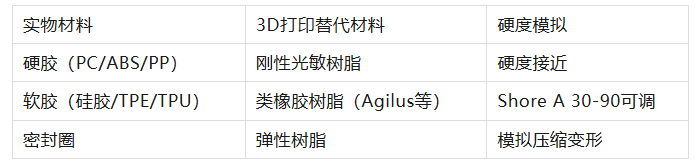

　　材料的对应关系

　　原理

　　通过在开模前用“软+硬”组合的方式打印出与最终产品结构和材料特性高度接近的样件，工程师可以：

　　实际装配

　　感受卡扣的松紧、过盈的阻力。

　　测量变形量

　　验证设计过盈值是否被“吃掉”。

　　测试重复装配

　　验证扣位的疲劳寿命。

　　三、开模前的“配合验证”如何工作?

　　场景一：过盈配合验证

　　问题：硅胶密封圈与塑料槽的过盈量设计为0.3mm，开模后却发现密封圈装不进槽里。

　　帝博方案：

　　用刚性树脂打印“塑料槽”部件。

　　用类橡胶树脂(硬度60°A)打印“密封圈”样件。

　　实际装配，感受装入力是否过大或过小。

　　装配后测量密封圈压缩量，判断有效过盈是否达到密封要求。

　　如不理想，调整3D模型后重新打印验证——成本仅为重新打印几百元，而非修模数万元。

　　结果：在开模前就锁定最佳过盈值。

　　场景二：卡扣配合验证

　　问题：卡扣设计为“0.5mm扣合量”，开模后发现扣合力几乎为零。

　　帝博方案：

　　打印“带卡扣的壳体”(刚性树脂)和“对应卡槽”(刚性或柔性材料)。

　　实际扣合，感受“咔哒”声和扣合力大小。

　　重复扣合-打开10次以上，观察卡扣磨损或变形情况。

　　根据手感调整扣合量或卡扣臂长。

　　结果：找到“既容易扣入、又不会松脱”的最优卡扣设计。

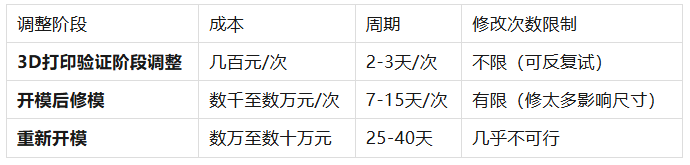

　　四、打样验证 vs 开模后修改的成本对比

　　结论：在3D打印阶段把“配合”调到最优，多花一周时间，能省下后期数万元的修模费和数周的交期延误。

　　五、给结构工程师的实操建议

　　1. 不要完全依赖“标准过盈值表”

　　标准表提供的“硅胶与硬胶配合”数据是通用参考，但每个产品的具体结构、壁厚、支撑条件都会影响实际配合效果。最可靠的方式，是在开模前用实物样件验证一次。

　　2. 打印样件的硬度尽量接近实物

　　类橡胶材料的硬度(Shore A)范围很宽，尽量选择与实物硅胶/TPE硬度相近的打印材料(误差±5°A以内)，否则验证结果会失真。

　　3. 做“破坏性测试”

　　样件是用来验证的，不是用来珍惜的。用力扣、反复拆、用工具撬——只有在样件阶段把极限摸清楚，才知道开模后的产品“容错边界”在哪里。

　　4. 保留“调整余量”

　　在样件验证阶段，如果发现某个配合需要调整，在3D模型上修改后重新打印验证即可。但最终开模时，模具设计应保留微调空间(如可更换镶件)，以便后续批量生产时仍有调整余地。

　　六、深化结论：打样阶段的“配合验证”，是研发投入回报率最高的环节

　　很多产品开发团队愿意花大价钱开模，却不愿意在打样阶段多做一轮配合验证——认为“差不多就行，开模后再微调”。但事实是：开模后的每一次修模，都是被动、昂贵、有限的;而打样阶段的每一次调整，都是主动、廉价、可重复的。

　　软硬结合3D打印装配样件的价值，不在于它“能打印软胶”，而在于它让你在开模之前，就拿到了一个可以实际装配、实际测试、实际感受的“配合预演工具”。

　　帝博科技在客户开模前，提供软硬结合3D打印装配验证服务，将风险控制在投入最大的环节之前。我们相信，好的结构设计不是“算出来的”，是“试出来的”——但试错越早、成本越低。

　　七、结语：把“配合问题”留在打样阶段，而不是留在修模车间

　　如果你正在开发一款含硅胶/TPE部件的产品，不妨在开模前多做一个动作：用软硬结合3D打印打一套装配样件，把松紧、手感、耐久都试一遍。这件小事，可能帮你省下一大笔修模费。

　　如果您正在开发含软硬配合的产品，对过盈量或卡扣设计没有十足把握，欢迎联系帝博科技。我们可以为您提供“软硬结合3D打印装配样件”打样服务，并出具装配验证分析报告。

　　让帝博科技的专业，帮你把“配合”做对在开模之前。
