“我想要一款硬度只有20°A、但拉伸强度还要达到8MPa的硅胶，跑遍了供应商都说做不了……”

　　“这款产品手感想要介于硅胶和果冻之间，又要耐拉伸不破裂，市面上根本没有现成材料。”

　　“客户要求密封圈比重必须1.25.不能用填料填充，怎么办?”

　　作为硅胶制品工厂的配方工程师，我每周都会收到这类“非标需求”。市面上的标准硅胶牌号，硬度、拉伸强度、回弹性都已经被固定——就像服装店的S/M/L码，总有人穿着不合身。

　　今天，我从硅胶制品源头工厂的角度，带你走进炼胶实验室，揭秘工程师如何通过调整基础胶、白炭黑、硅油三大核心变量，为你“特调”出独一无二的手感和性能。在定制化时代，材料不应该只有“通用款”。

　　一、为什么标准硅胶满足不了你?

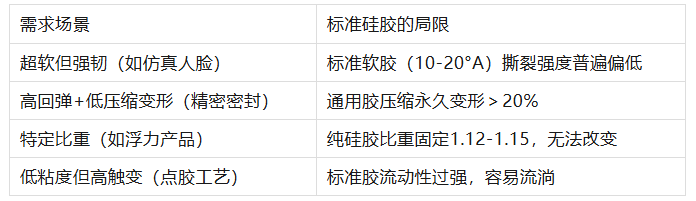

　　核心矛盾：标准硅胶是为“大多数人”设计的，而你的产品需要“刚刚好”。

　　二、硅胶配方的“三原色”：基础胶、白炭黑、硅油

　　硅胶混炼胶的配方体系，就像画画的颜料盘，通过三组分的比例变化，可以调出无限种性能组合。

　　1. 基础胶(生胶)：决定材料的“骨架”

　　基础胶是硅胶的分子骨架，不同分子量、乙烯基含量的生胶，决定了成品的硬度区间和加工性能。

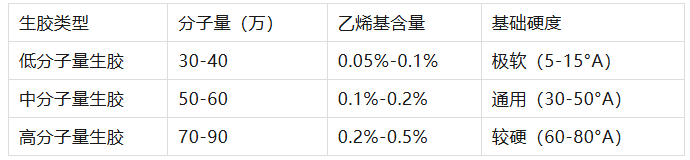

　　调整逻辑：想更软 → 用低分子量生胶或混入乙烯基硅油;想更硬 → 用高分子量生胶或增加交联密度。

　　2. 白炭黑(补强填料)：决定强度的“增强纤维”

　　纯生胶的拉伸强度只有0.3-0.5MPa，一拉就断。加入纳米级白炭黑(二氧化硅)后，强度可飙升至7-12MPa，同时改善撕裂、耐磨性能。

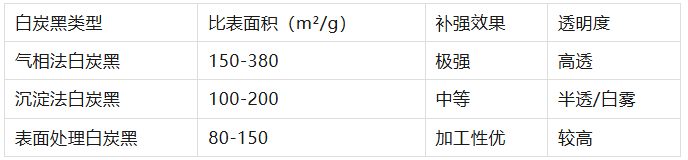

　　调整逻辑：增加白炭黑 → 强度↑、硬度↑、透明度↓;减少白炭黑 → 柔软↑、弹性↑，但强度下降。

　　3. 硅油(结构化控制剂)：调节流动性与手感

　　硅油主要有三个作用：防止白炭黑与生胶“结构化”(存放变硬)、调节胶料流动性、赋予表面特殊的滑爽感。

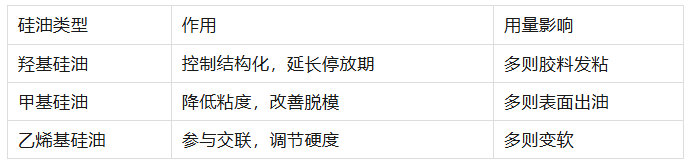

　　调整逻辑：增加硅油 → 流动性↑、回弹↑、表面滑爽↑;但过量会导致冒油、撕裂强度下降。

　　三、“特调”实战：三个典型非标需求是如何实现的?

　　案例1：20°A超软+8MPa高拉伸(仿真人面罩)

　　矛盾：常规20°A软胶，拉伸强度仅2-3MPa，易撕裂。

　　配方调整：

　　基础胶：选用高分子量生胶+乙烯基硅油共混

　　白炭黑：高比表面积气相法(300m²/g)，充分分散

　　交联剂：加大含氢硅油用量，提高交联密度却不增硬

　　结果：硬度22°A，拉伸强度8.5MPa，撕裂强度32kN/m

　　案例2：压缩永久变形<10%(精密O型圈，耐高温200℃)

　　矛盾：常规密封圈压缩永久变形15-25%，长期使用易泄漏。

　　配方调整：

　　基础胶：选用乙烯基端基生胶，减少小分子链段

　　填料：表面处理白炭黑，与硅胶结合更牢

　　硫化体系：铂金硫化替代过氧化物，交联更完整

　　二次硫化：200℃×4h彻底去除低分子物

　　结果：压缩永久变形(175℃×22h)=8.5%，达到军工级要求

　　案例3：比重0.98(漂浮水上，轻量化)

　　矛盾：纯硅胶比重1.12.会下沉。

　　配方调整：

　　不能加碳酸钙等重填料，必须减重

　　方案：加入空心玻璃微珠(中空，比重0.2-0.4)

　　挑战：空心微珠易破，需温和混炼

　　结果：比重0.98.成功漂浮，且保持5MPa以上强度

　　这些，都是标准牌号根本做不到的。

　　四、帝博科技的“特调”能力：从配方到量产的全链路

　　作为专业的硅胶定制服务商，帝博科技拥有：

　　全自动炼胶生产线：从生胶投料到出片，全封闭控制

　　配方数据库：800+种已验证配方，覆盖硬度5-80°A、多种特殊性能

　　研发测试中心：拉力机、硬度计、老化箱、发泡线，快速验证小试配方

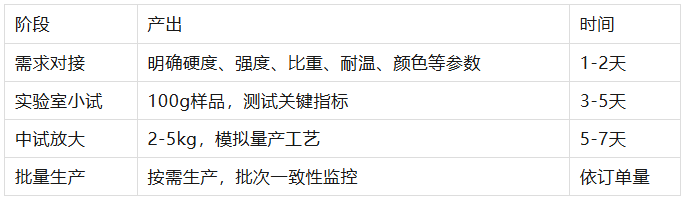

　　我们的定制服务流程

　　真实案例：某户外品牌需要一款-40℃不脆化、且拉伸300%不发白的硅胶腕带。市面无果。帝博通过调整生胶分子量分布和白炭黑用量，特调配方后，低温脆性温度降至-60℃，拉伸发白肉眼不可见。客户已连续复购3年。

　　五、结语：手感，是产品的“第一印象”

　　当你拿起一个硅胶产品，触感瞬间决定了它在你心中的价值——是廉价玩具，还是高端精品?是随便用用，还是值得珍惜?

　　标准化的材料，只能做出标准化的产品。而差异化，往往藏在那些“说不清但摸得出”的细节里。

　　帝博科技不制造标准品。我们为你“特调”专属的手感、强度和比重，让你的产品在用户手中“一摸就记住”。

　　如果您正在为找不到理想的手感而发愁，欢迎带着您的“非标需求”来找我们。我们的配方工程师，很乐意陪您从0到1.调出那个“刚刚好”的材料。
