在消费电子产品的迭代发展中，那些触感舒适、反应灵敏的按键背后，往往隐藏着精密的功能性硅胶技术。

　　作为一家长期服务于电子行业的硅胶制品工厂，广东帝博科技深知导电硅胶按键的可靠性对整个产品用户体验的重要性。通过多年在硅胶定制与OEM代工领域的技术积累，我们已形成了一套成熟的导电硅胶解决方案。本文将为您深入解析导电硅胶按键的工作原理与制造要点。

　　一、导电硅胶按键的基本工作原理

　　1. 核心构造解析

　　导电硅胶按键通常采用三层结构设计：

　　表层硅胶体

　　：提供按压触感与防护

　　导电接触层

　　：位于按键底部，负责导通电路

　　支撑结构

　　：确保按压行程与回弹性能

　　2. 工作过程分解

　　当用户按压按键时：

　　按压阶段 → 硅胶体发生弹性变形，导电层接触PCB板触点

　　导通阶段 → 导电材料与电路触点形成通路，信号传输

　　回弹阶段 → 硅胶恢复原状，导电层与触点分离，电路断开

　　这一过程看似简单，实则对材料的导电性能、硅胶的弹性恢复以及结构设计的精度都提出了极高要求。

　　二、两大主流导电工艺深度解析

　　1. 导电黑粒工艺

　　技术原理：

　　在硅胶按键底部特定位置植入预先成型的导电橡胶粒，这些黑粒通常由硅胶基材与高比例导电填料(如碳黑、金属粉末)混合制成。

　　工艺流程：

　　导电黑粒预成型 → 与硅胶体一同模压硫化 → 二次硫化增强结合力 → 导电性能测试

　　技术特点：

　　接触电阻稳定

　　：通常可控制在100Ω以下

　　使用寿命长

　　：可达百万次按压

　　工艺成熟

　　：行业内应用广泛，可靠性高

　　局限性

　　：需要精确的定位模具，对自动化要求高

　　适用场景：

　　遥控器按键、车载设备控制键、医疗仪器按键等对导电可靠性要求高的产品。

　　2. 碳膜印刷工艺

　　技术原理：

　　通过丝网印刷将导电碳浆印刷在硅胶按键底部，经固化后形成导电膜层。

　　工艺流程：

　　硅胶按键成型 → 表面清洁处理 → 丝网印刷碳浆 → 高温固化 → 导电性能测试

　　技术特点：

　　设计灵活

　　：可印刷复杂图形图案

　　成本优势

　　：适合大面积导电需求

　　厚度可控

　　：膜层厚度通常10-30μm

　　工艺关键

　　：碳浆附着力与耐磨性是技术难点

　　适用场景：

　　键盘按键、大面积触控面板、柔性电路连接件等。

　　三、导电硅胶材料科学

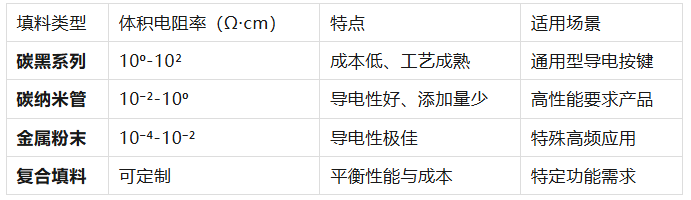

　　导电填料的选择与应用

　　硅胶基材的关键参数

　　硬度选择

　　：通常邵氏A 40-60度，平衡手感与回弹

　　压缩永久变形

　　：需控制在较低水平(<20%)，保证长期使用后仍能准确回弹

　　环境适应性

　　：耐高低温(-40℃至150℃)、耐老化

　　四、精密制造工艺控制要点

　　1. 模具设计精度

　　合模精度

　　：确保导电层位置准确

　　排气系统

　　：避免气泡影响导电性能

　　温度均匀性

　　：保证硫化充分且一致

　　2. 工艺参数控制

　　硫化温度

　　：通常150-180℃，根据材料调整

　　硫化时间

　　：充分硫化确保物性稳定

　　压力控制

　　：保证导电层与基体结合牢固

　　3. 导电性能测试标准

　　我们建立了一套完整的测试体系：

　　初始接触电阻测试

　　：每批次抽样检测

　　按压寿命测试

　　：模拟实际使用环境

　　环境适应性测试

　　：高低温、湿热循环

　　长期稳定性测试

　　：持续监测电阻变化

　　五、应用场景与产品趋势

　　当前主流应用领域

　　消费电子

　　：手机侧键、游戏手柄、智能穿戴设备

　　汽车电子

　　：中控台按键、方向盘控制键

　　工业控制

　　：仪器仪表、操作面板

　　医疗器械

　　：操作按键、控制面板

　　技术发展趋势

　　柔性化设计

　　：适应可折叠设备需求

　　集成化发展

　　：将多种功能集成于单一硅胶件

　　智能化升级

　　：与传感器技术结合

　　环保材料

　　：开发更环保的导电材料体系

　　六、常见问题与解决方案

　　问题1：接触电阻不稳定

　　可能原因：导电层不均匀、定位不准、污染

　　解决方案：优化印刷工艺、加强清洁流程、改进模具设计

　　问题2：使用寿命不足

　　可能原因：材料老化、结构设计不合理、导电层磨损

　　解决方案：选择耐老化材料、优化按压结构、增强导电层耐磨性

　　问题3：手感不一致

　　可能原因：硅胶硬度波动、结构尺寸偏差

　　解决方案：严格控制原材料批次、提高模具精度、加强过程管控

　　七、帝博科技的专业优势

　　作为深耕电子硅胶配件领域的硅胶制品源头工厂，我们在导电硅胶方面建立了独特优势：

　　技术研发能力

　　材料实验室

　　：拥有完整的导电材料测试与开发能力

　　工艺创新团队

　　：持续优化导电黑粒与碳膜工艺

　　模拟分析能力

　　：通过有限元分析优化按键结构设计

　　生产制造实力

　　万级洁净车间

　　：确保精密电子产品生产环境

　　自动化产线

　　：提高生产一致性，降低人为误差

　　全流程追溯

　　：从原材料到成品全过程可追溯

　　品质保障体系

　　严格的供应商管理

　　：导电材料供应商均通过认证

　　多重检测关卡

　　：原材料、过程、成品全环节检测

　　客户定制化测试

　　：可根据客户要求建立专属测试方案

　　八、给电子品牌的产品开发建议

　　设计阶段考量

　　明确使用需求

　　：按压频率、环境条件、使用寿命

　　选择合适的导电工艺

　　：根据产品定位与成本预算

　　考虑组装便利性

　　：设计合理的结构与定位方式

　　预留测试验证时间

　　：充分验证导电性能与耐久性

　　量产阶段建议

　　建立清晰的验收标准

　　：明确导电性能、手感等关键指标

　　定期质量审计

　　：确保生产一致性

　　建立备件管理机制

　　：考虑长期维护需求

　　成本优化方向

　　合理选择材料

　　：在性能与成本间找到平衡点

　　优化设计方案

　　：减少不必要的复杂性

　　规模化生产

　　：通过量产降低单件成本

　　结语：导电硅胶——微小按键中的大技术

　　导电硅胶按键虽小，却承载着连接用户与设备的重要使命。从材料选择到工艺控制，从结构设计到性能测试，每一个环节都影响着最终产品的可靠性与用户体验。

　　帝博科技作为专业的液态硅胶制品厂家，我们不仅提供产品制造，更致力于成为电子品牌在功能性硅胶解决方案上的技术伙伴。我们相信，通过深入的技术理解与严谨的制造工艺，即使是看似简单的按键，也能为产品增添独特的价值。

　　技术让交互更可靠，专业让细节更出色。 如果您正在寻找导电硅胶按键的合作伙伴，欢迎与我们深入交流。让我们用专业的技术实力，为您的电子产品打造可靠的人机交互界面。
